ACERCA DEL DESARROLLADOR DE ESTA ESTUFA.
-La estufa Chuncana es un desarrollo de Edgardo Gailhou, de Nono, Provincia de Córdoba, Argentina. Edgardo eligió para esta diseño publicarlo gratuitamente en internet.
A través de Fogosa Calefacción (nombre comercial de la actividad estufera de Edgardo) ha asesorado a una gran cantidad de personas que replicaron exitosamente su estufa.
QUÉ ES LA ESTUFA CHUNCANA?

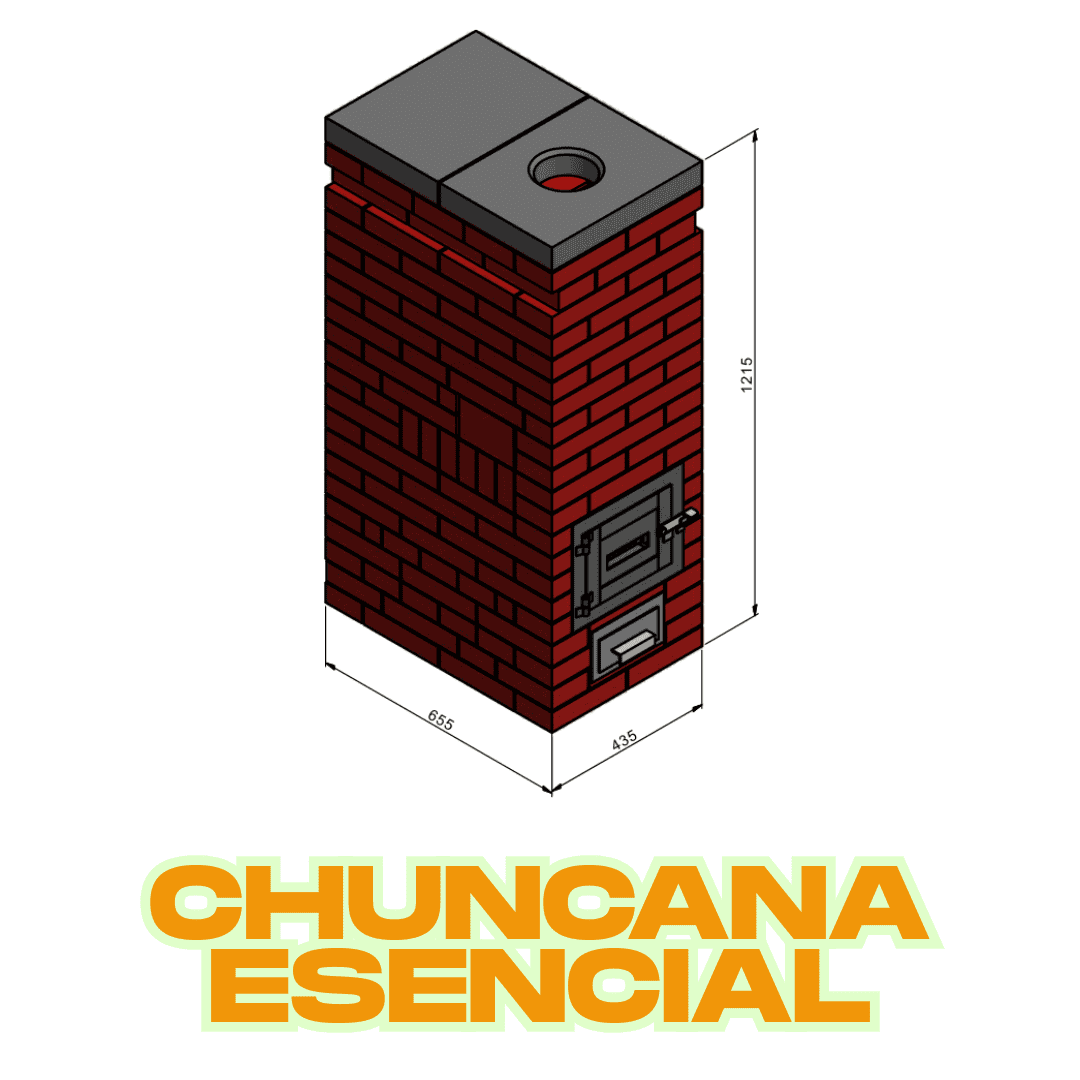

Es una estufa de inercia térmica a leña, construida en ladrillos cocidos y algunos ladrillos refractarios asentados en mortero de tierra cruda y arena. Emplea muy pocos ladrillos en su construcción, es muy sencilla, tiene poco tamaño, y puede tener acoplado un banco de masa.
Este plano es una derivación de la CHUNCANA MEJORADA, y tiene que ver con reducir a la mínima expresión la chuncana, eliminando el módulo conector y el banco de masa, y a la vez, mantener los cambios de la chuncana mejorada. Esto deriva en una salida de caño por el techo de la estufa, así se evita tener que poner un codo en la salida por el laterla, como venía pasando con versiones anteriores.
ACLARACIONES TÉCNICAS.
-Esta estufa está dibujada con ladrillos cocidos (color rojo en las vistas) de medidas 215x105x50 mm y ladrillos refractarios
(color blanco en las vistas) 229x114x63mm, y estimando una junta de mortero de 5mm.
-El tamaño de los ladrillos varía de localidad en localidad. No es posible dibujar cada cámara que existe con cada medida
de ladrillo que existe. El ajuste entre los ladrillos proyectados y los físicamente disponibles es parte de la obra.
LO ÚNICO QUE SÍ ES IMPORTANTE PARA ESTA ESTUFA ES QUE LOS LADRILLOS USADOS SEAN MODULADOS,
es decir:
1 largo = 2 anchos + 1 junta
1 largo = 4 espesores + 3 juntas
En caso que los ladrillos no estén modulados, la estufa se puede construir igual, pero se dificultará mucho más la tarea.
-En diversas vistas incluidas en este plano se mencionan cotas de cortes de ladrillos. Es importante resaltar que en este
tipo de estufas, lo que prima es la modulación de la estufa que es lo que el diseñador tuvo en cuenta al desarrollar el modelo.
CONDICIONES DE USO.
-Este plano es para tu uso personal y/o laboral en la construcción de estufas, para que puedas construir estufas eficientes
con cámaras de combustión que dan un desempeño apropiado y confiable.
-La distribución de este plano sigue la misma filosofía que planteó Edgardo, no hay limitaciones a su uso. Si te gustó, y lo
usás para construir tu estufa, mencionalo a Edgardo y también que usaste el plano de la Chuncana Mejorada.
La estufa chuncana se encuadra dentro de lo que llamo «estufas de dos ladrillos», por su modulación de dos largos de ladrillo de frente (cuando veas el plano lo vas a entender). En esa misma categoría taxonómica de dos ladrillos, se encuadran la legendaria RUSA INTA, y la PAR.
Estoy trabajando en una infografía respecto de esta taxonomía.
Viendo que las estufas sociales son sostenibles sólo si está el Estado mediante, o si hay una comunidad organizada, o un alma mater que no necesita retorno económico por el tiempo que le dedica a un tema, mi camino por el código abierto va llegando a un fin. Antes de ese fin, van algunas publicaciones.
10/06/2022 publiqué los planos y el paso a paso para replicar la cocina institucional/festivalera/colectiva.
12/06/2022 Publiqué los planos de la estufa PAR.
03/04/2023 Publiqué los planos de la CHUNCANA MEJORADA.
Espero te sirva.
Si encontraste este contenido valioso y te dieron ganas de donar dinero, al final de esta publicación hay un botón que dice «cafecito».
Si a partir de estos planos pudiste construir una estufa, te pido no dejes de mandame una foto a pablo@hacono.com. Será un tesoro para mi.
Saludos.
Si tenés comentarios respecto de este plano, hacémelos llegar a pablo@hacono.com
Revisiones:
25/07/2023. R01. Primera publicación.
13/10/2024. R03. Actualizado según observaciones del trabajo final del del estudiante de Ingeniería Mecánica Valentín Franco, de la UTN San Nicolás. Encontrás su trabajo acá: https://hacono.com/wp-content/uploads/2024/10/Informe-PPS-Franco-sin-videos.pdf
Hola Pablo,
Quería preguntarte qué estufas recomiendas más ¿la PAR, la Chuncana o la Danesa?
¿La danesa es más complicada de construir?
¿En que circunstancias o casos recomiendas una otra?
Saludos y gracias de antemano.
Iñaki.
Buenas Iñaki.
Quería preguntarte qué estufas recomiendas más ¿la PAR, la Chuncana o la Danesa?
POK: Mi preferida si el presupuesto y el tamaño de implntación no son límite es la Danesa. La chuncana es aplicable para autoconstrucción, bajas potencias y pequeño tamaño disponible de implantación.
¿La danesa es más complicada de construir?
POK: Si. Pues tiene cámara de combustión y campana. Pero es mejor en su desempeño y duración. También es muy escalable., lo que la hace conveniente para altas potencias para viviendas grandes. TEngo planos y cursos para replicar las cámaras de estas estufas (sólo las cámaras) en mi tienda online: http://www.lestufer.com.ar.
¿En que circunstancias o casos recomiendas una otra?
POK: Lo respondí en las preguntas anteriores. Abrazo.
Gracias Pablo.
Por lo que comentas creo que me inclinaré por la chuncana.
Es para ponerla en una casa pequeña de campo. Hay poco espacio y mi idea era autoconstruirla.
Hola, queria consultarte si en vez de salida por el techo, se puede poner un codo de 90 o 45, ademas de otro afuera para la chimenea. Tambien queria consultar el tema del encendido, debe ser lento? Los gases en la chimenea a que temperatura salen aproximadamente? Gracias
Hola. Se puede hacer la salida a través del muro, con codos a 45º.
El encendido conviene hacerlo con media carga. Luego le das masa.
No he medido los gases en la chimenea, pero esperaría que salgan entre 120 y 180 en este modelo, pues no tiene mucha superficie de extracción de calor, como sí la chuncana mejorada, con el banco de masa.
hola pablo,me podrias orientar cuantos metros cuadrados calefacciona la estufa chuncana?.Tengo un almacen de mas de 100 años que mide aprox. 4 de ancho-7 de largo-5.50 de alto.Desde ya muchas gracias y escuchare tu consejo
Buenas Fabio. Con una ubicación bien central, un banco de masa que aproveche el calor remanente, y encendidos periódicos, una Chuncana puede llegar a calefaccionar ese espacio.
Saludos.
hola pablo, vivo en merlo conurabno de buenos aires, justo por mi cuadra no pasa la re de gas, pero imagino q pasara en algun futuro (esperemos)
Necesito hacer algo q me entregue calor relativamente rapido y no demore horas en hacerlo? q me recomendas? tengo una casa una planta de 50m2 bien asilada, aunque tengo escalera y arruba hay otros 50m2 por donde subiria el calor -por el vano de la escalera- q me recomendas? mi viejo es albañil y me doy mañana con herreria , puedo hacerla
Buenas. Una chuncana mejorada anda buen apra esa superficie. Tenés planos muy completos acá, y si lo necesitás, hay un curso online en http://www.lestufer.com.ar
Saludos.
Hola Pablo, en los caños de salida debe hacerse un cierre? Para cuándo se apaga la estufa, o se puede cerrar la entrada de aire de la puerta?
Buenas. A mi personalmente no me gusta el cierre de tiraje. Mal usado puede inducir a un uso incorrecto de la estufa, y problemas con combustión incompleta. Prefiero en todo caso, usar herrería más elaborada y que tenga un control de aire de combustión. Control, no cierre.
