ACERCA DEL DESARROLLADOR DE ESTA ESTUFA.
-La estufa Chuncana es un desarrollo de Edgardo Gailhou, de Nono, Provincia de Córdoba, Argentina. Edgardo eligió para esta diseño publicarlo gratuitamente en internet.
A través de Fogosa Calefacción (nombre comercial de la actividad estufera de Edgardo) ha asesorado a una gran cantidad de personas que replicaron exitosamente su estufa.

QUÉ ES LA ESTUFA CHUNCANA?

Es una estufa de inercia térmica a leña, construida en ladrillos cocidos y algunos ladrillos refractarios asentados en mortero de tierra cruda y arena. Emplea muy pocos ladrillos en su construcción, es muy sencilla, tiene poco tamaño, y puede tener acoplado un banco de masa.

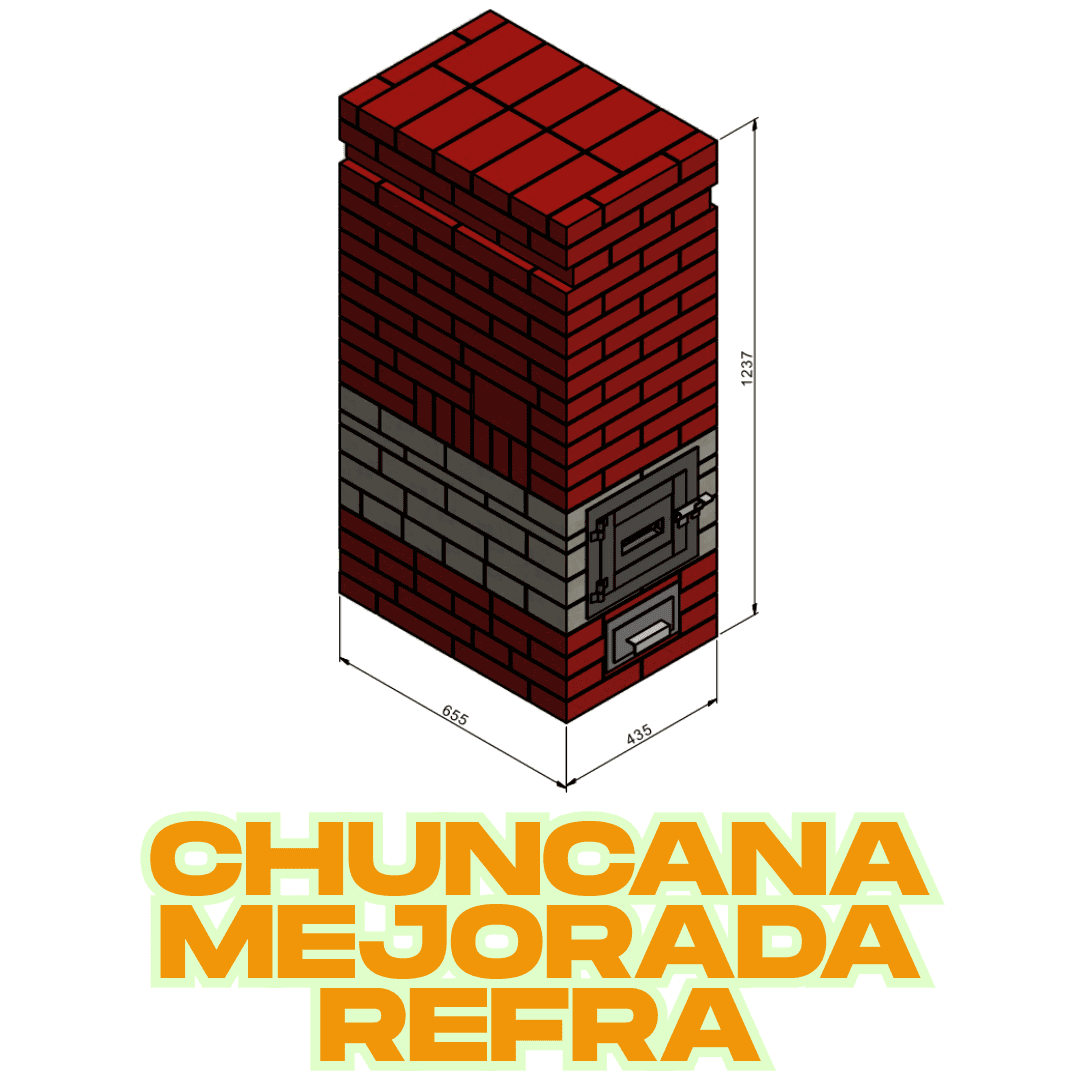

Este plano es una revisión del diseño CHUNCANA MEJORADA, incorporando esas mejoras, y ademá haciendo que la caja de fuego esté construida en ladrillos refractarios, para conferirle mayor durabilidad.

ACLARACIONES TÉCNICAS.
-Esta estufa está dibujada con ladrillos cocidos (color rojo en las vistas) de medidas 215x105x50 mm y ladrillos refractarios
(color blanco en las vistas) 229x114x63mm, y estimando una junta de mortero de 5mm.
-El tamaño de los ladrillos varía de localidad en localidad. No es posible dibujar cada cámara que existe con cada medida
de ladrillo que existe. El ajuste entre los ladrillos proyectados y los físicamente disponibles es parte de la obra.
LO ÚNICO QUE SÍ ES IMPORTANTE PARA ESTA ESTUFA; ES QUE LOS LADRILLOS USADOS SEAN MODULADOS,
es decir:
1 largo = 2 anchos + 1 junta
1 largo = 4 espesores + 3 juntas
En caso que los ladrillos no estén modulados, la estufa se puede construir igual, pero se dificultará mucho más la tarea.
-En diversas vistas incluidas en este plano se mencionan cotas de cortes de ladrillos. Es importante resaltar que en este
tipo de estufas, lo que prima es la modulación de la estufa que es lo que el diseñador tuvo en cuenta al desarrollar el modelo.

CONDICIONES DE USO.
-Este plano es para tu uso personal y/o laboral en la construcción de estufas, para que puedas construir estufas eficientes
con cámaras de combustión que dan un desempeño apropiado y confiable.
-La distribución de este plano sigue la misma filosofía que planteó Edgardo, no hay limitaciones a su uso. Si te gustó, y lo
usás para construir tu estufa, mencionalo a Edgardo y también que usaste el plano de la Chuncana Mejorada.

La estufa chuncana se encuadra dentro de lo que llamo «estufas de dos ladrillos», por su modulación de dos largos de ladrillo de frente (cuando veas el plano lo vas a entender). En esa misma categoría taxonómica de dos ladrillos, se encuadran la legendaria RUSA INTA, y la PAR.

Estoy trabajando en una infografía respecto de esta taxonomía.

Viendo que las estufas sociales son sostenibles sólo si está el Estado mediante, o si hay una comunidad organizada, o un alma mater que no necesita retorno económico por el tiempo que le dedica a un tema, mi camino por el código abierto va llegando a un fin. Antes de ese fin, van algunas publicaciones.
10/06/2022 publiqué los planos y el paso a paso para replicar la cocina institucional/festivalera/colectiva.
12/06/2022 Publiqué los planos de la estufa PAR.
03/04/2023 Publiqué por primera vez los planos de la Estufa CHUNCANA MEJORADA

Espero te sirva.

Si encontraste este contenido valioso y te dieron ganas de donar dinero, al final de esta publicación hay un botón que dice «cafecito».

Si a partir de estos planos pudiste construir una estufa, te pido no dejes de mandame una foto a pablo@hacono.com. Será un tesoro para mi.

Saludos.

Si tenés comentarios respecto de este plano, hacémelos llegar a pablo@hacono.com

Revisiones:

08/05/2024. R10. Primera publicación.

11/08/2024. R11. Corrección del techo de la caja de fuego y agregado de una hilada más de ladrillos refra.
