ACERCA DEL DESARROLLADOR DE ESTA ESTUFA.
-La estufa Chuncana es un desarrollo de Edgardo Gailhou, de Nono, Provincia de Córdoba, Argentina. Edgardo eligió para esta diseño publicarlo gratuitamente en internet.
A través de Fogosa Calefacción (nombre comercial de la actividad estufera de Edgardo) ha asesorado a una gran cantidad de personas que replicaron exitosamente su estufa.

QUÉ ES LA ESTUFA CHUNCANA?

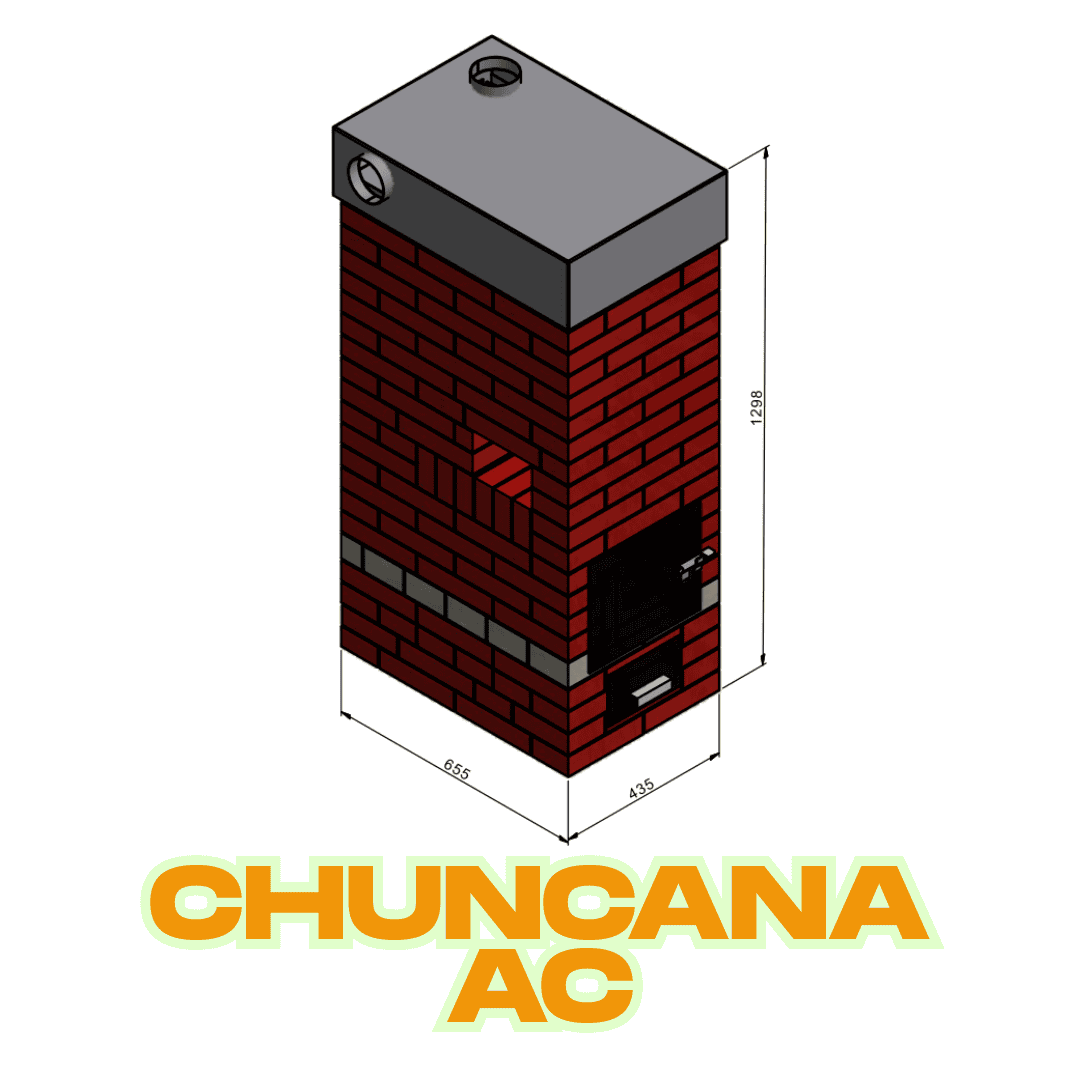

Es una estufa de inercia térmica a leña, construida en ladrillos cocidos y algunos ladrillos refractarios asentados en mortero de tierra cruda y arena. Emplea muy pocos ladrillos en su construcción, es muy sencilla, tiene poco tamaño, y puede tener acoplado un banco de masa.

Este plano es una revisión del diseño CHUNCANA MEJORADA, incorporando esas mejoras, y además tiene una pieza que techa la estufa que permite generar aire caliente, para, mediante un forzador, llevar calor a una habitación distante. Se trata de un diseño sencillo, al que le faltan pruebas y ensayos.

ACLARACIONES TÉCNICAS.
-Esta estufa está dibujada con ladrillos cocidos (color rojo en las vistas) de medidas 215x105x50 mm y ladrillos refractarios
(color blanco en las vistas) 229x114x63mm, y estimando una junta de mortero de 5mm.
-El tamaño de los ladrillos varía de localidad en localidad. No es posible dibujar cada cámara que existe con cada medida
de ladrillo que existe. El ajuste entre los ladrillos proyectados y los físicamente disponibles es parte de la obra.
LO ÚNICO QUE SÍ ES IMPORTANTE PARA ESTA ESTUFA; ES QUE LOS LADRILLOS USADOS SEAN MODULADOS,
es decir:
1 largo = 2 anchos + 1 junta
1 largo = 4 espesores + 3 juntas
En caso que los ladrillos no estén modulados, la estufa se puede construir igual, pero se dificultará mucho más la tarea.
-En diversas vistas incluidas en este plano se mencionan cotas de cortes de ladrillos. Es importante resaltar que en este
tipo de estufas, lo que prima es la modulación de la estufa que es lo que el diseñador tuvo en cuenta al desarrollar el modelo.

CONDICIONES DE USO.
-Este plano es para tu uso personal y/o laboral en la construcción de estufas, para que puedas construir estufas eficientes
con cámaras de combustión que dan un desempeño apropiado y confiable.
-La distribución de estos planos tiene especificaciones en la primer hoja de cada juego de planos.

La estufa chuncana se encuadra dentro de lo que llamo «estufas de dos ladrillos», por su modulación de dos largos de ladrillo de frente (cuando veas el plano lo vas a entender). En esa misma categoría taxonómica de dos ladrillos, se encuadran la legendaria RUSA INTA, y la PAR.

Estoy trabajando en una infografía respecto de esta taxonomía.

Viendo que las estufas sociales son sostenibles sólo si está el Estado mediante, o si hay una comunidad organizada, o un alma mater que no necesita retorno económico por el tiempo que le dedica a un tema, mi camino por el código abierto va llegando a un fin. Antes de ese fin, van algunas publicaciones.
10/06/2022 publiqué los planos y el paso a paso para replicar la cocina institucional/festivalera/colectiva.
12/06/2022 Publiqué los planos de la estufa PAR.
03/04/2023 Publiqué por primera vez los planos de la Estufa CHUNCANA MEJORADA
08/05/2024 Publiqué por primera vez los planos de la Estufa CHUNCANA ESENCIAL

Espero te sirva.

Si encontraste este contenido valioso y te dieron ganas de donar dinero, al final de esta publicación hay un botón que dice «cafecito» y otro que dice «Paypal», o podés mandarme un email y te paso datos bancarios para una transferencia.

Si a partir de estos planos pudiste construir una estufa, te pido no dejes de mandame una foto a pablo@hacono.com. Será un tesoro para mi.

Saludos.

Si tenés comentarios respecto de este plano, hacémelos llegar a pablo@hacono.com

Revisiones:

09/08/2024. R00. Primera publicación.
